Auftragsmengen steuern, überwachen & regeln leicht gemacht.

Für das exakte, reproduzierbare Auftragen definierter Mengen ist Fluidmesstechnik unverzichtbar. Durchfluss- und Volumenmesssysteme liefern Messwerte und Prozessdaten und sind zugleich eine zentrale Grundlage für die Steuerung von Dosier- und Applikationssystemen. Eine leistungsfähige Auswerteelektronik und die gezielte Integration in übergeordnete Steuerungssysteme (SPS) sind dabei entscheidend für die Überwachung, Steuerung und Regelung des Mediumflusses.

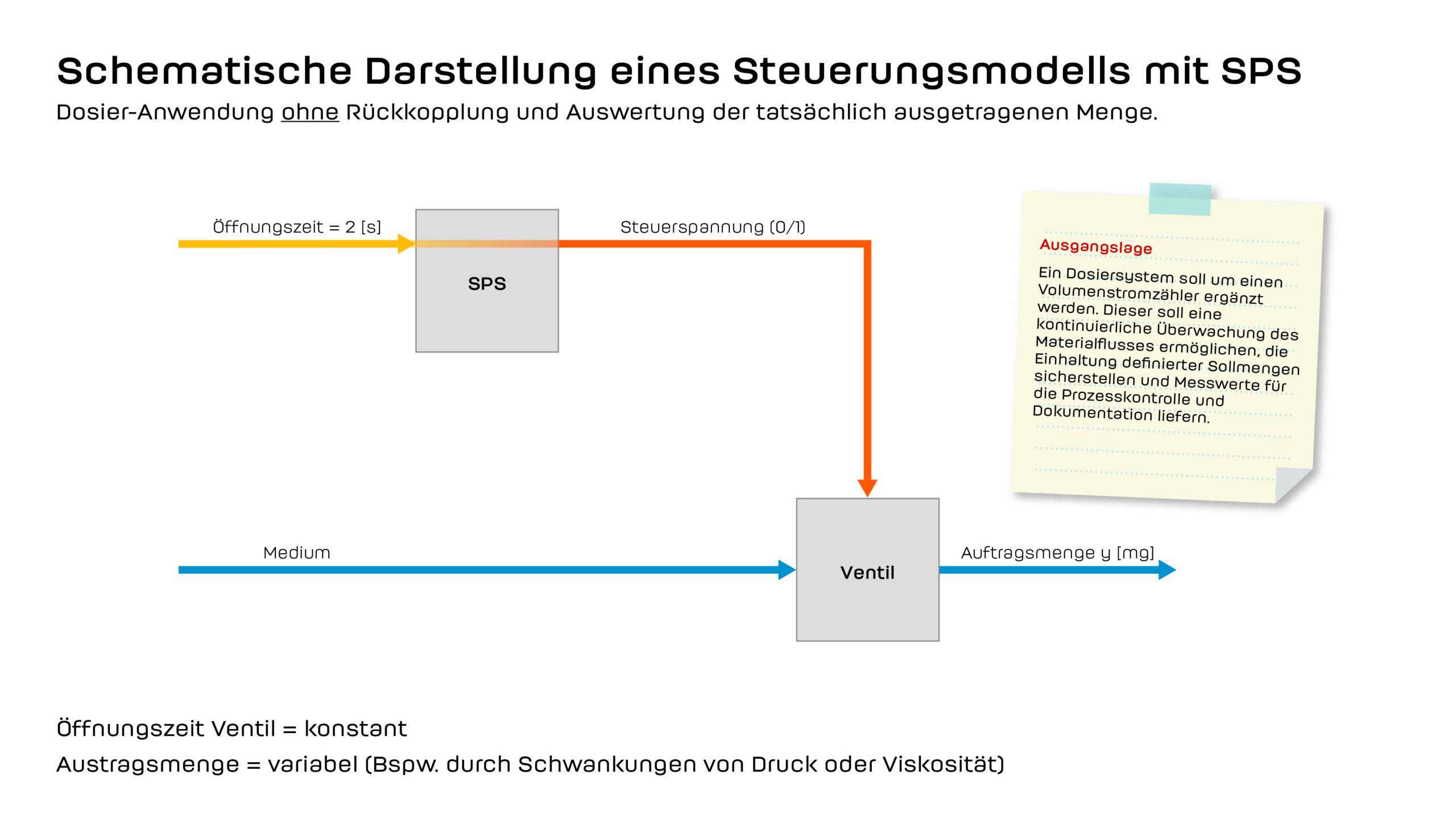

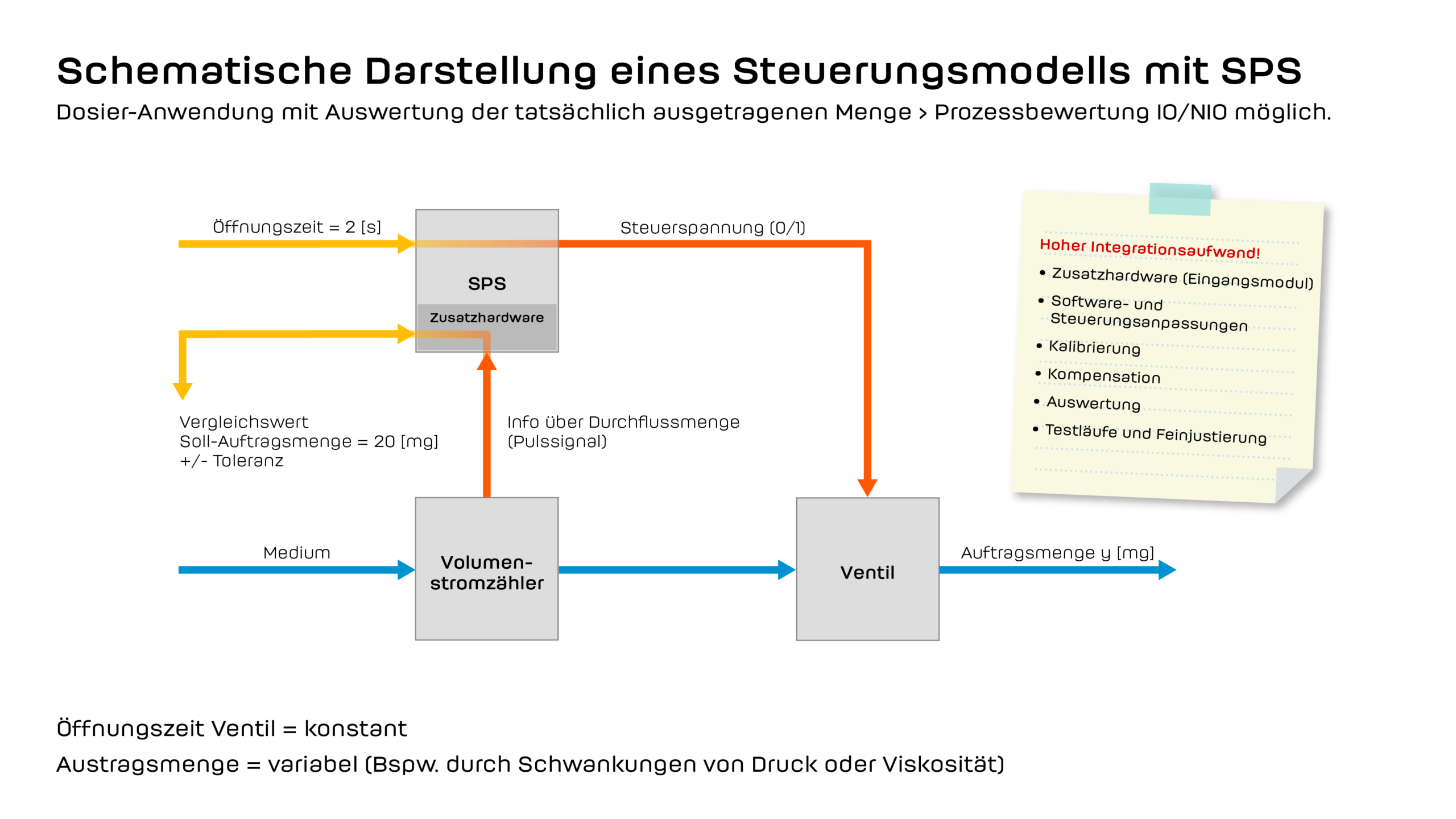

Die Integration eines Volumenmesssystems erfordert je nach Anlagenspezifikation und Infrastruktur einen entsprechenden Aufwand.

Planung der Systemintegration unter Berücksichtigung der bestehenden Steuerungsarchitektur
Erweiterung der Hardwareinfrastruktur, z. B. durch Schnittstellenmodule oder Signalwandler
Anpassung der Software hinsichtlich Steuerungslogik und Regelstrategien
Kalibrierung und Validierung des Messsystems zur Sicherstellung der Messgenauigkeit
Weiterer Entwicklungs- und Testaufwand bei proprietären oder nicht standardisierten Systemen

WVC PROFESSIONAL setzt Maßstäbe.

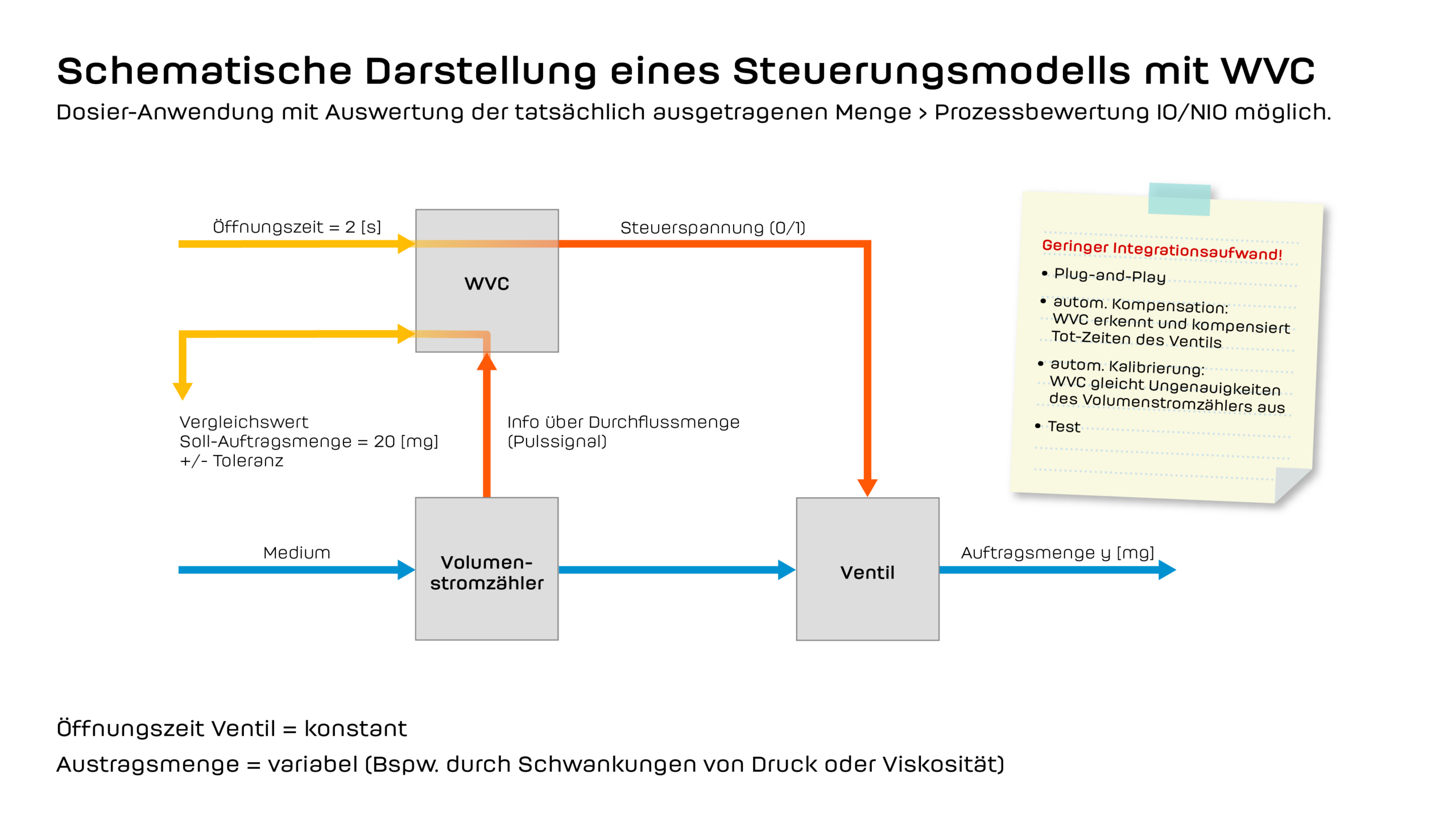

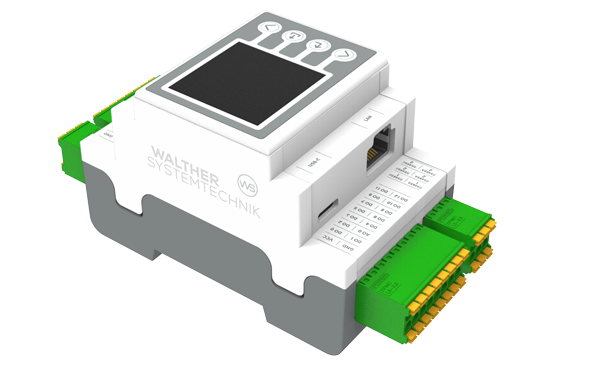

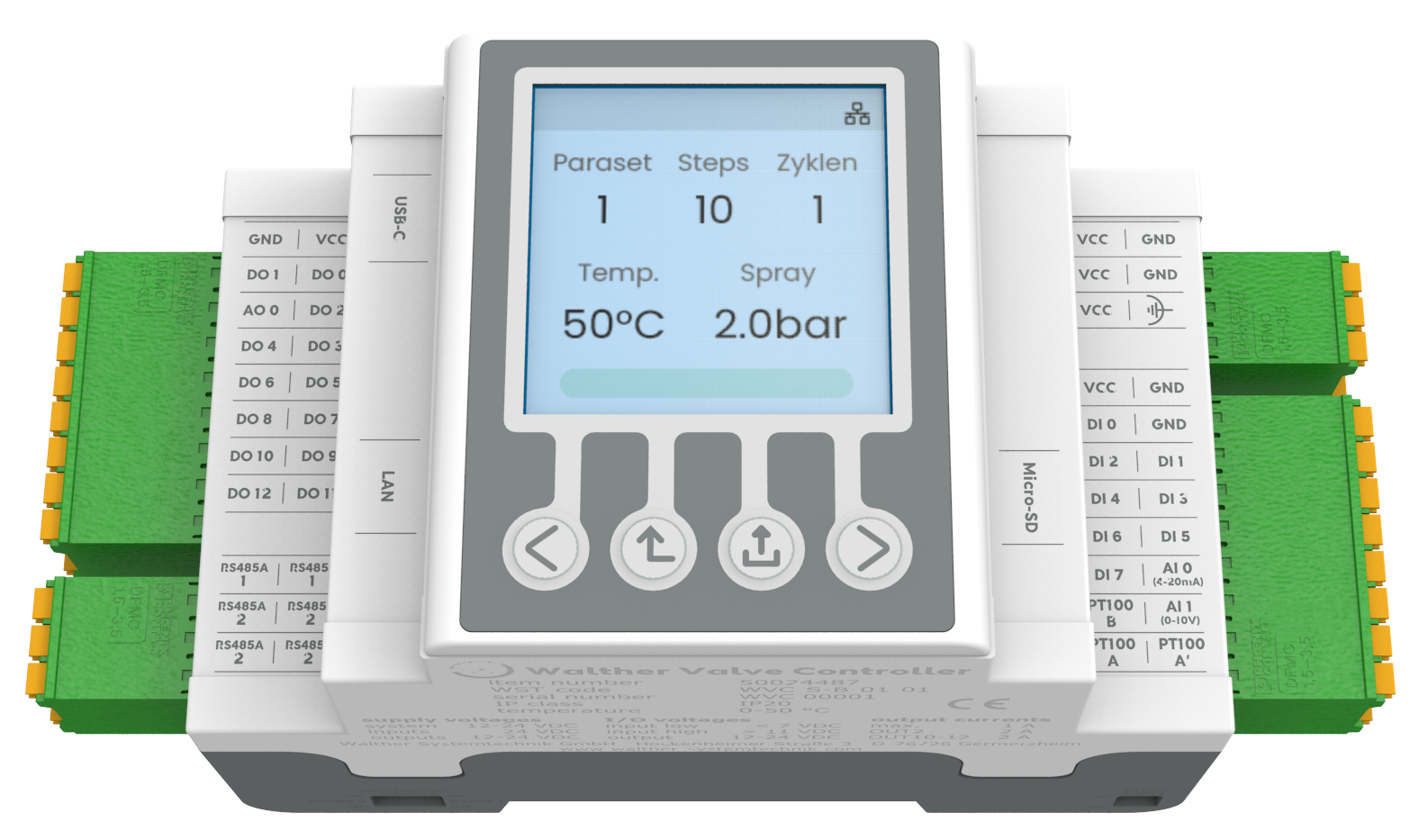

Die Professional-Version des WVC Walther Valve Controllers ermöglicht die einfache Integration von Fluidmesstechnik in Dosierprozesse. Durch die direkte Anschlussmöglichkeit von Volumen- und Durchflussmesssystemen reduziert der WVC den Bedarf an zusätzlicher Steuerungstechnik und minimiert den Integrationsaufwand. Die kontinuierliche Erfassung und Bereitstellung von Messwerten ermöglicht eine präzise Steuerung des Materialflusses und trägt zur Sicherstellung volumengenauer Auftragsprozesse bei.

Die Professional-Version des WVC Walther Valve Controllers bietet eine umfassende Prozesskontrolle und übernimmt drei zentrale Funktionen im Dosierprozess.

Steuerung

Ventilansteuerung durch zeitgenaue Vorgabe der Ventilöffnungsdauer
Anpassung der Dosiermenge über vordefinierte Steuerparameter
Möglichkeit der Einbindung in übergeordnete Steuerungssysteme (SPS) über digitale oder analoge Schnittstellen

Überwachung

Erfassung und kontinuierliche Bereitstellung von Messwerten zur Volumenstromüberwachung
Echtzeitkontrolle der ausgetragenen Materialmenge anhand von Volumenmessungen
Bereitstellung von Prozessdaten für Qualitätssicherung und Dokumentation

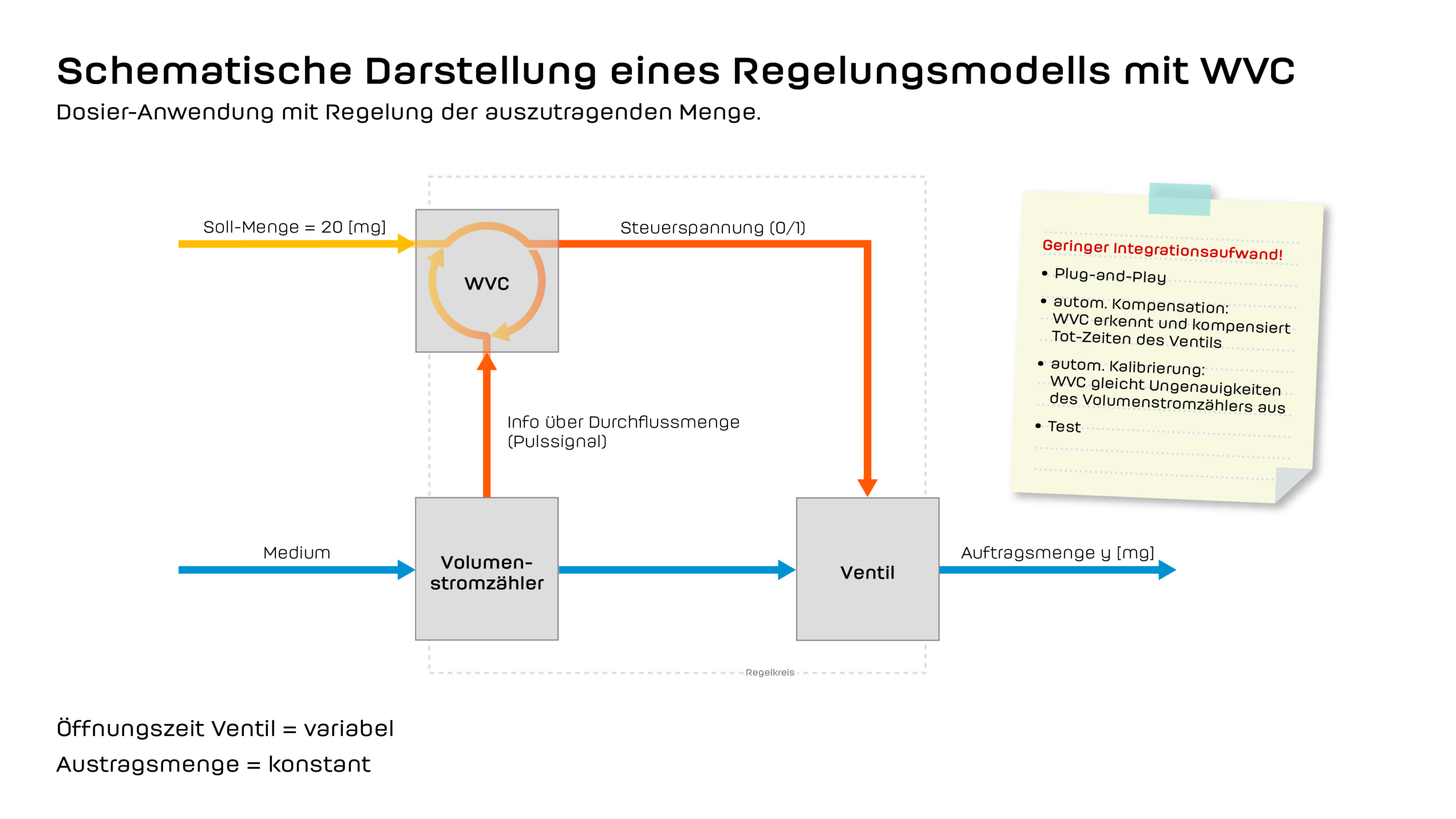

Regelung

Dynamische Anpassung der Ventilöffnungszeit basierend auf einer vorgegebenen Volumenzielmenge
Kompensation von Prozessschwankungen durch geschlossenen Regelkreis
Echtzeitregelung für präzise, wiederholgenaue Auftragsprozesse

Klicken Sie auf die Bilder: Das ist neu!

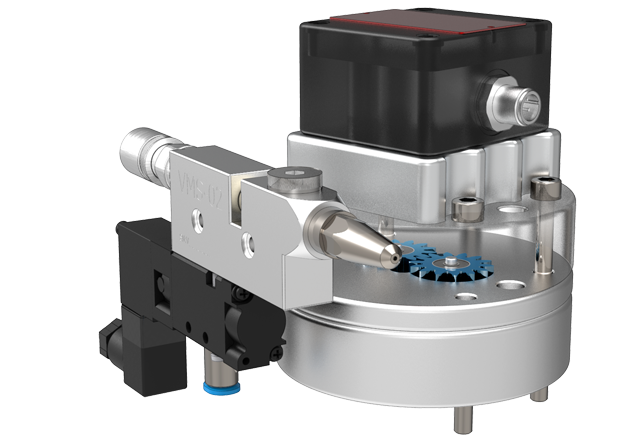

Direkte Anbindung eines Volumenstromzählers.

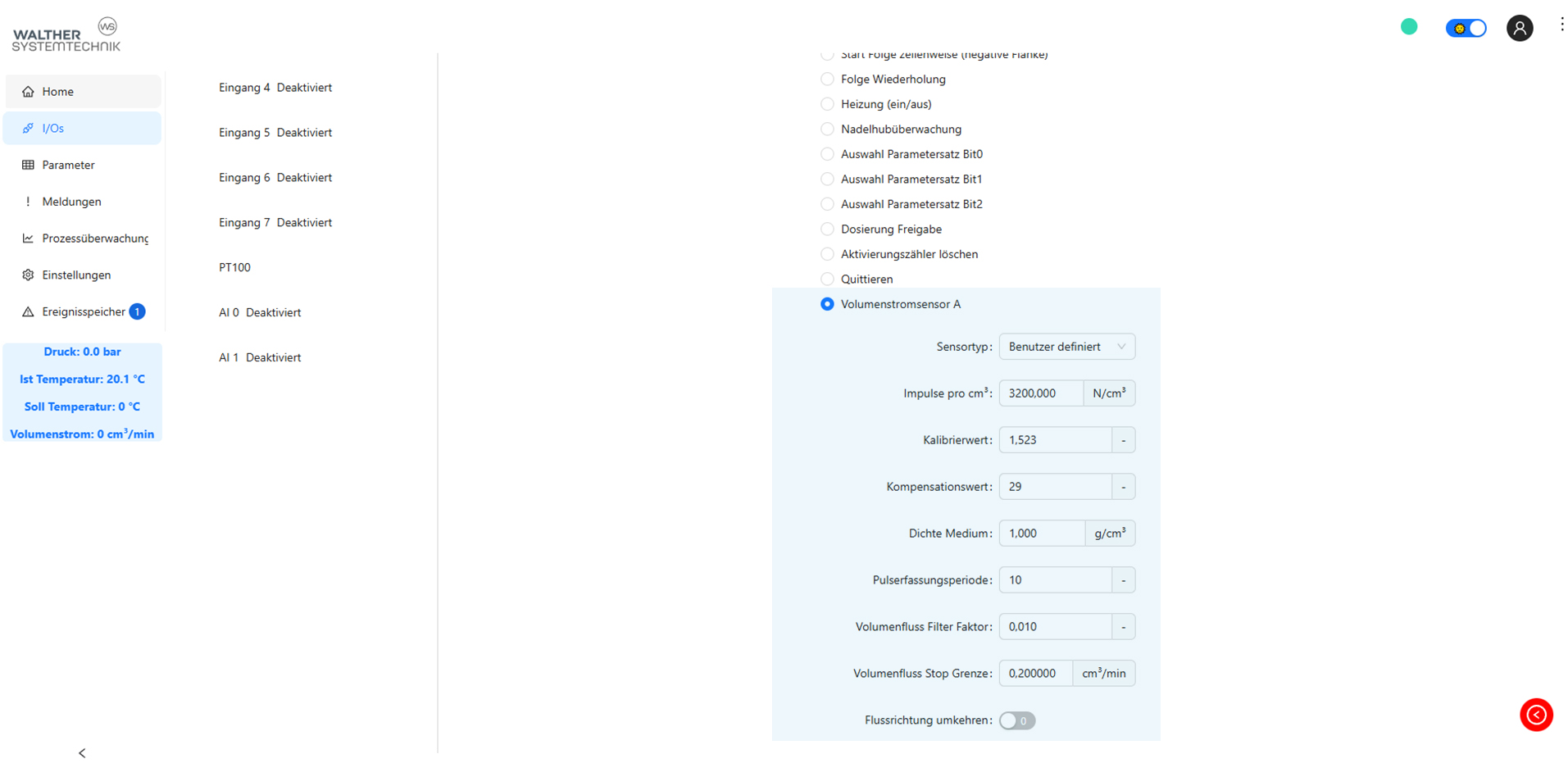

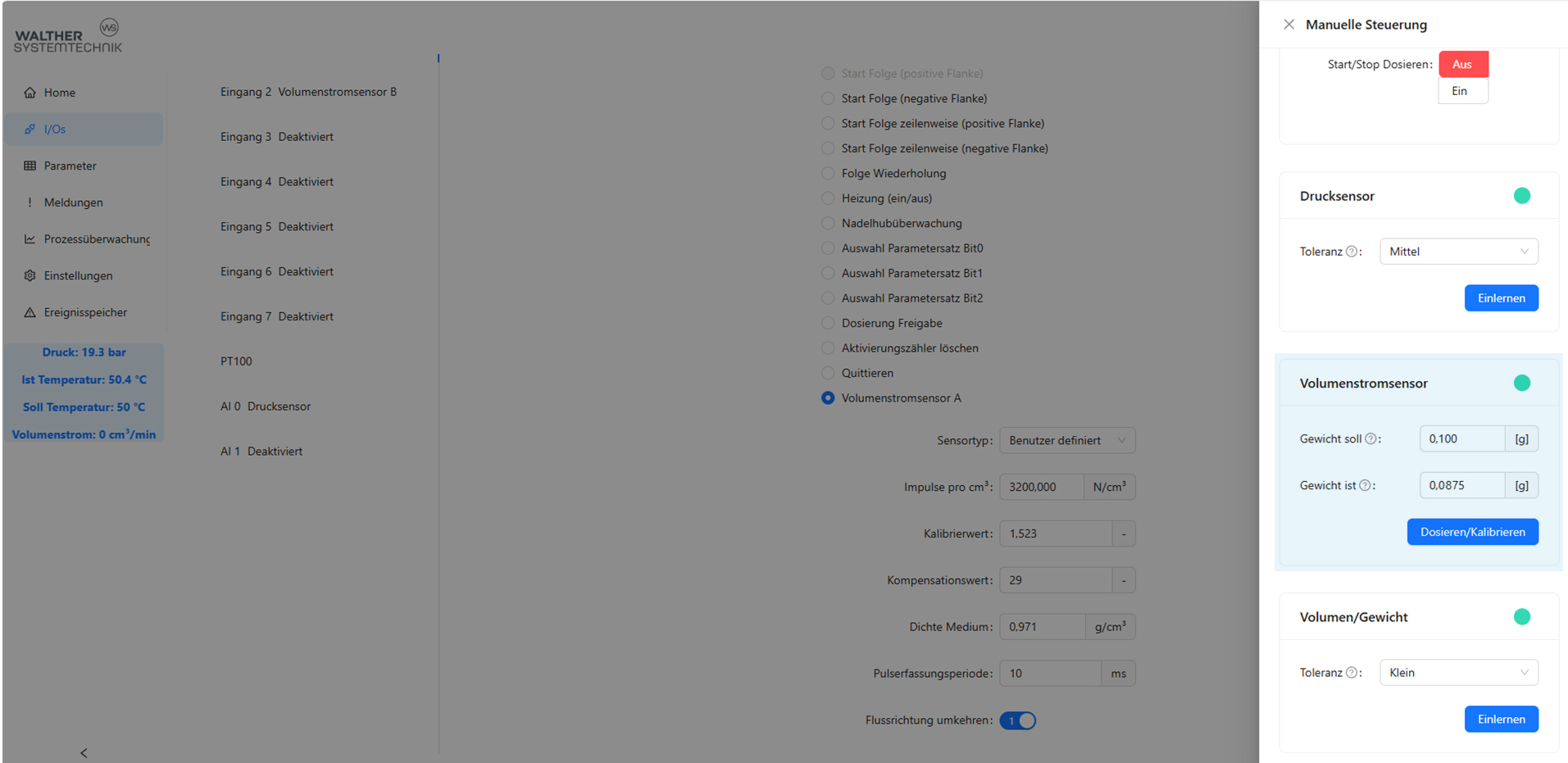

Kalibrierung des Volumenstromzählers mittels Teach-Vorgang.

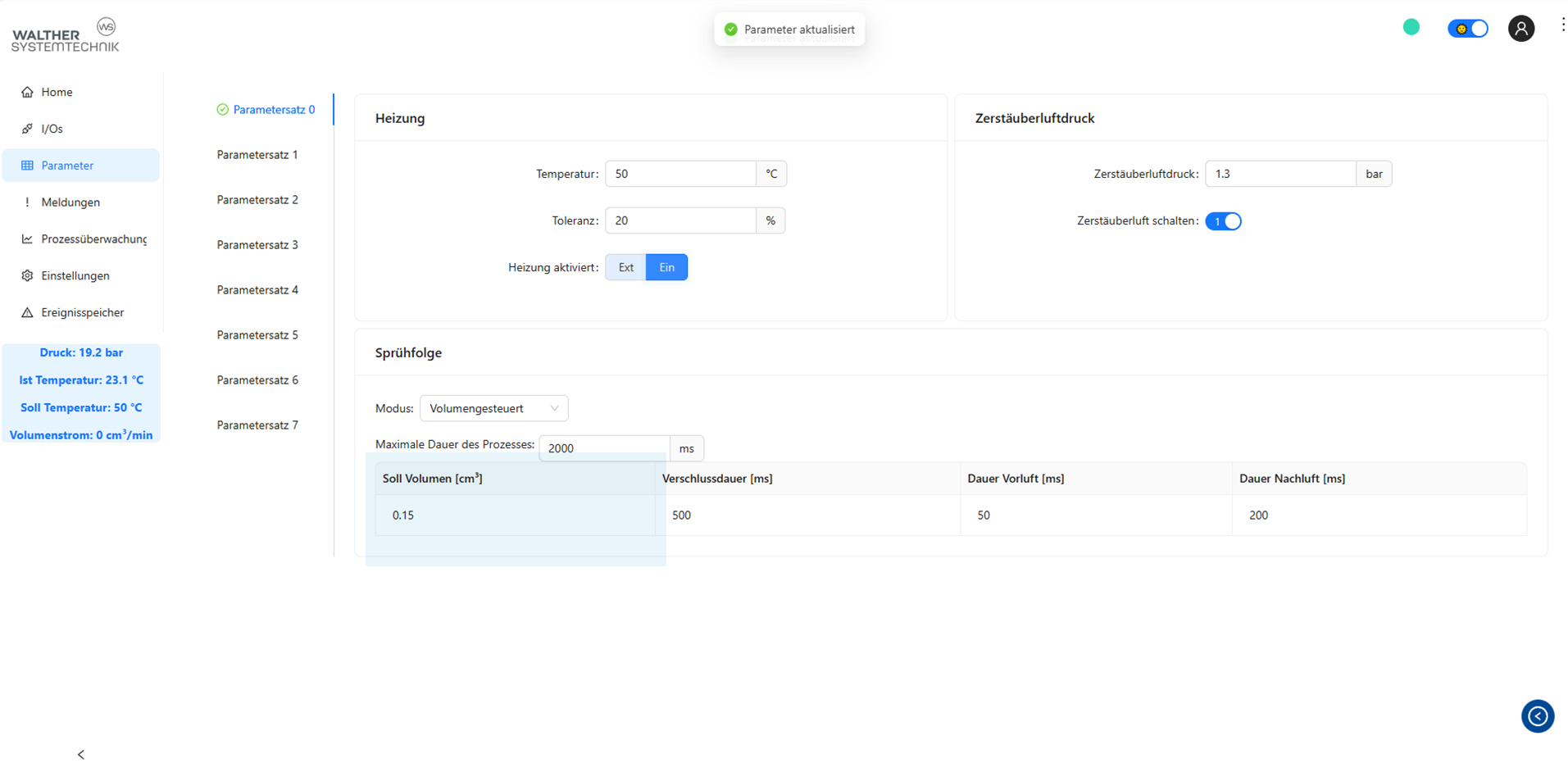

Einfache Definition des erforderlichen Medienvolumens per Controller.

Steuerung der Ventilöffnungsdauer, basierend auf definierten Volumenwerten.

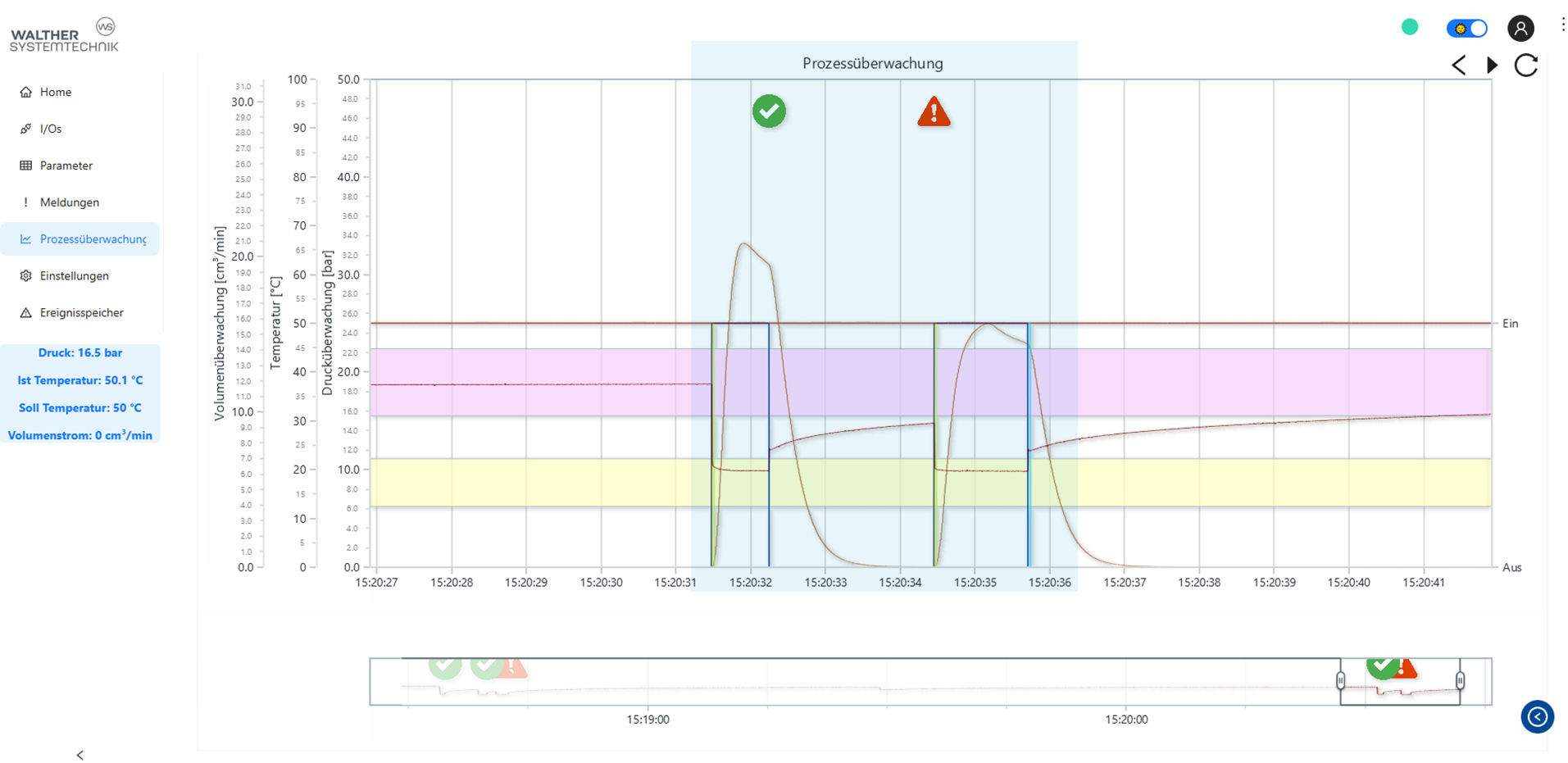

Echtzeitüberwachung des ausgetragenen Volumens mit IO / NIO-Meldung.

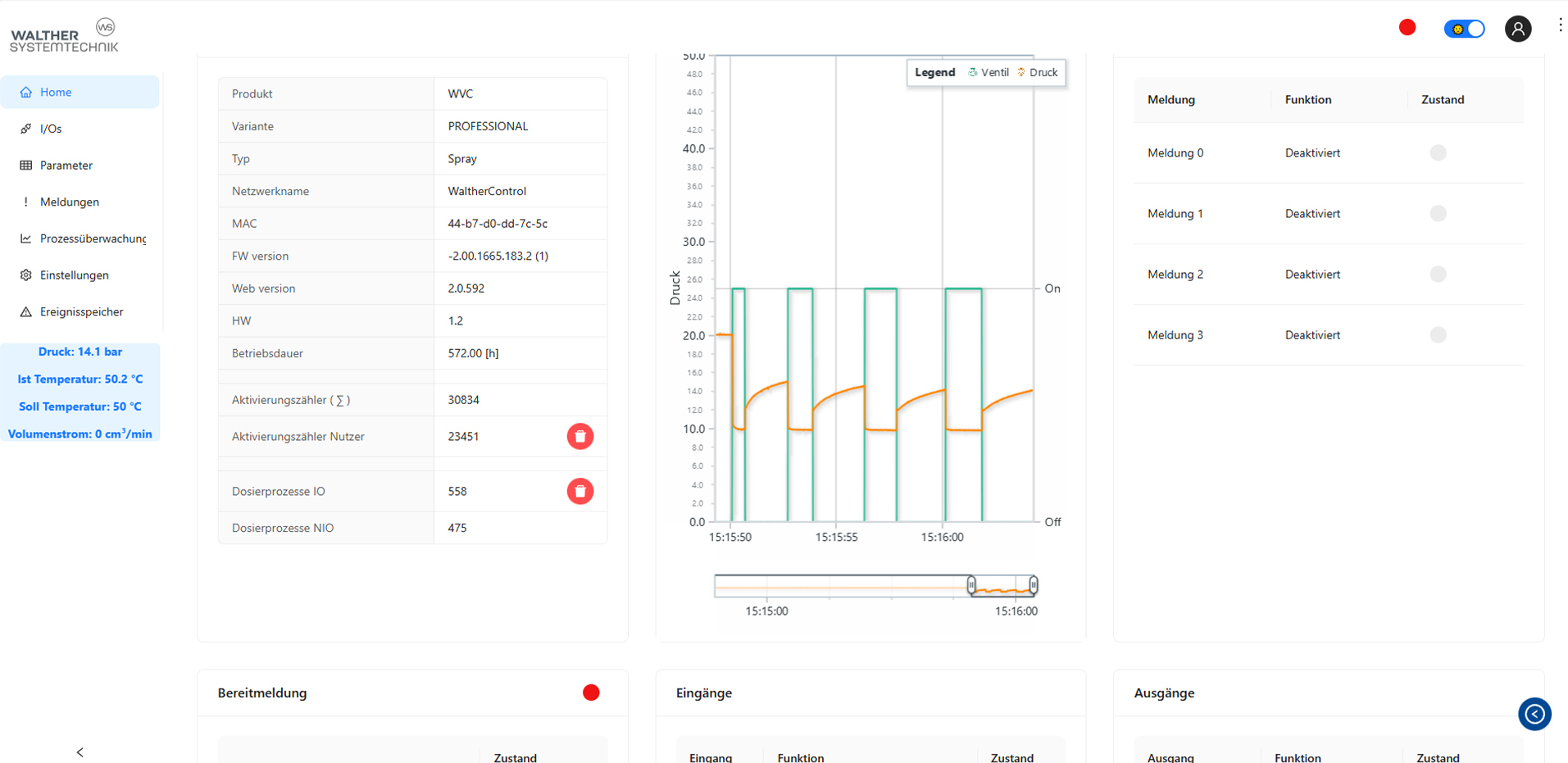

Steuerung, Visualisierung und Auswertung via controller-eigenem Web-Dashboard.

Exakte Auftragsmengen und Prozesssicherheit mittels Plug-n-Play-Prinzip.

Volumenstromzähler anschließen, Teach-Button drücken, Mediummenge definieren. Einfacher geht es nicht! Für die Parametrierung sind weder Expertenwissen noch Programmiererfahrung erforderlich.

Präzision: Optimieren Sie Ihre Dosierung mit exakter Volumenüberwachung.

Effizienz: Reduzieren Sie den Aufwand für Integration und Einrichtung.

Prozesssicherheit: Kontrollieren Sie jeden Schritt – in Echtzeit.

Profitieren Sie von vielen weiteren Features, basierend auf WVC BASIC & WVC ADVANCED.

Der WALTHER Valve Controller hat sich bereits mit den Versionen BASIC und ADVANCED als anwenderfreundliches und multifunktionales Steuergerät bewährt (zur Produktbeschreibung). Die Version PROFESSIONAL baut darauf auf und integriert alle Funktionen, um maximale Präzision und Flexibilität zu bieten.

Mehr anzeigen▼

Titel
Merkmal	Basic	Advanced	Professional
Netzwerkschnittstellen	X	X	X
Steuerung über Dashboard	X	X	X
8 Digitale Eingänge	X	X	X
8 + 3 Digitale Ausgänge 24 [VDC]	X	X	X
1 PT 100 Eingang	X	X	X
1 Analoger Ausgang 1…20 [mA]	X	X	X
Optional Modbus TCP	X	X	X
Optional Multi-Parametersätze	X	X	X
Regelung Heizung	X	X	X
Passwortschutz	X	X	X
1 Analoger Eingang 0…10 [VDC]	-	X	X
1 Analoger Eingang 4…20 [mA]	-	X	X
Anschluss + Auswertung Drucksensor, Ventilnadelhub, Lichtschranke	-	X	X
Anschluss + Auswertung Volumenstromsensor	-	-	X
